海灣JB-QB-GSTN1500火災報警控制器(聯動型)

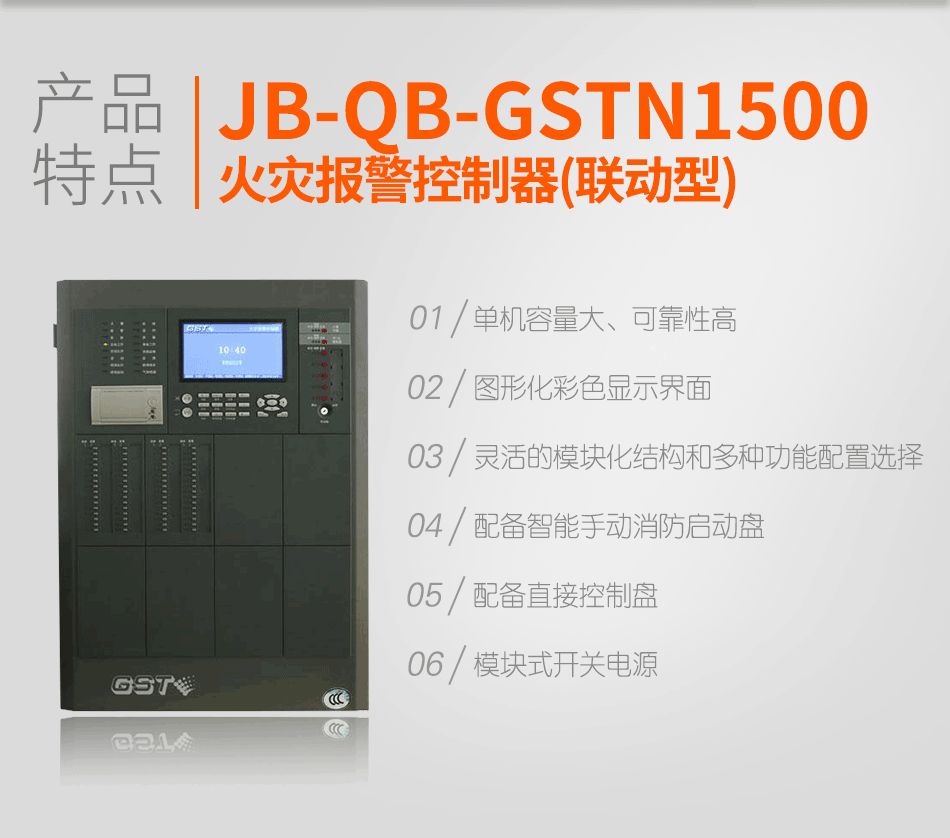

圖1

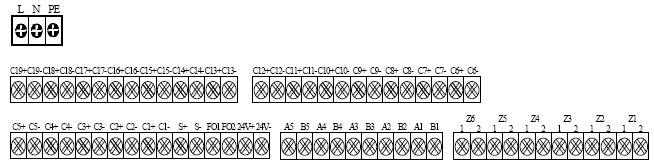

控制器外接線端子示意圖如圖2所示：
圖2
端子說明：
L、N、PE：交流220V接線端子及機箱保護接地線端子；
Zn_1、Zn_2（n=1~6）：探測器總線（無極性）；
An、Bn（n=1~5）：火警傳輸設備、火災顯示盤、控制器聯網設備的通訊總線；
火警傳輸A、B：連接火警傳輸設備通訊總線端子（選配）；
火災顯示盤A、B：連接火災顯示盤的通訊總線端子；
CAN聯網H、L：連接其它各類控制器的通訊總線端子（選配）；
24V+、24V-：24V/0.5A輔助電源輸出端子；
FO1、FO2：火警輸出端子，觸點輸出（可設置為常開或常閉），觸點最大容量2A/30VDC或1A/125VAC；
S+、S-：警鈴輸出端子，24V/0.2A有源輸出；
Cn+、Cn-（n=1~19）：直控輸出端子。
布線要求：接線宜采用BV銅芯導線，1.0mm²≤導線截面積≤2.0mm²。
四、產品參數對比-N1500與GST500壁掛主機對比：
|
外觀與配臵 |
JB-QB-GST500控制器 |
||
|
主CPU |
32位高速處理器 |
8位低速單片機 |
|
|
回路板與監控點 |
支持1、2、3塊雙回路板。最大點數1452 |
支持1塊雙回路板，最大點數484 |
|
|
手動盤數量 |
標配64路，可最多擴至256路（32*8塊） |
標配64路，不能擴展 |
|
|
直控點數量 |
標配6路（其中一路為聲光警報輸出），可擴至20路 |
標配10路，不能擴展 |
|
|
按鍵形式 |
橡膠按鍵 |
面膜按鍵 |
|
|
記錄容量 |
10000條歷史記錄 |
1000條歷史記錄 |
|
|
安裝與布線 |
顯示器 |
7寸真彩800x480分辨率液晶顯示器 |
5.7寸單色320x240顯示器 |
|
安裝方式 |
壁掛式安裝 |
壁掛式安裝 |
|
|
配接廣播電話 |
不能 |
不能 |
|
|
配接總線制火災顯示盤 |
能 |
不能 |
|
|
直控盤 |
2線配合8302C模塊 |
3線 |
|
外觀與配臵 |
GST5000 |
||
|
主CPU |
32位高速處理器 |
8位低速單片機 |
|
|
回路板與監控點 |
支持1、2、3塊雙回路板。最大點數1452 |
最多支持10塊雙回路板，最大點數4840 |
|
|
手動盤數量 |
標配64路，可最多擴至256路（32*8塊） |
標配128路，可擴展 |
|
|
直控點數量 |
標配6路（其中一路為聲光警報輸出），可擴至20路 |
標配14路，可擴展 |
|
|
按鍵形式 |
橡膠按鍵 |
面膜按鍵 |
|
|
記錄容量 |
10000條歷史記錄 |
1000條歷史記錄 |
|
|
安裝與布線 |
顯示器 |
7寸真彩800x480分辨率液晶顯示器 |
5.7寸單色320x240顯示器 |
|
安裝方式 |
壁掛式安裝 |
琴臺、立柜式安裝 |
|
|
配接廣播電話 |
不能 |
能 |
|
|
配接總線制火災顯示盤 |
能 |
不能 |
|
|
直控盤 |
2線配合8302C模塊 |
3線 |

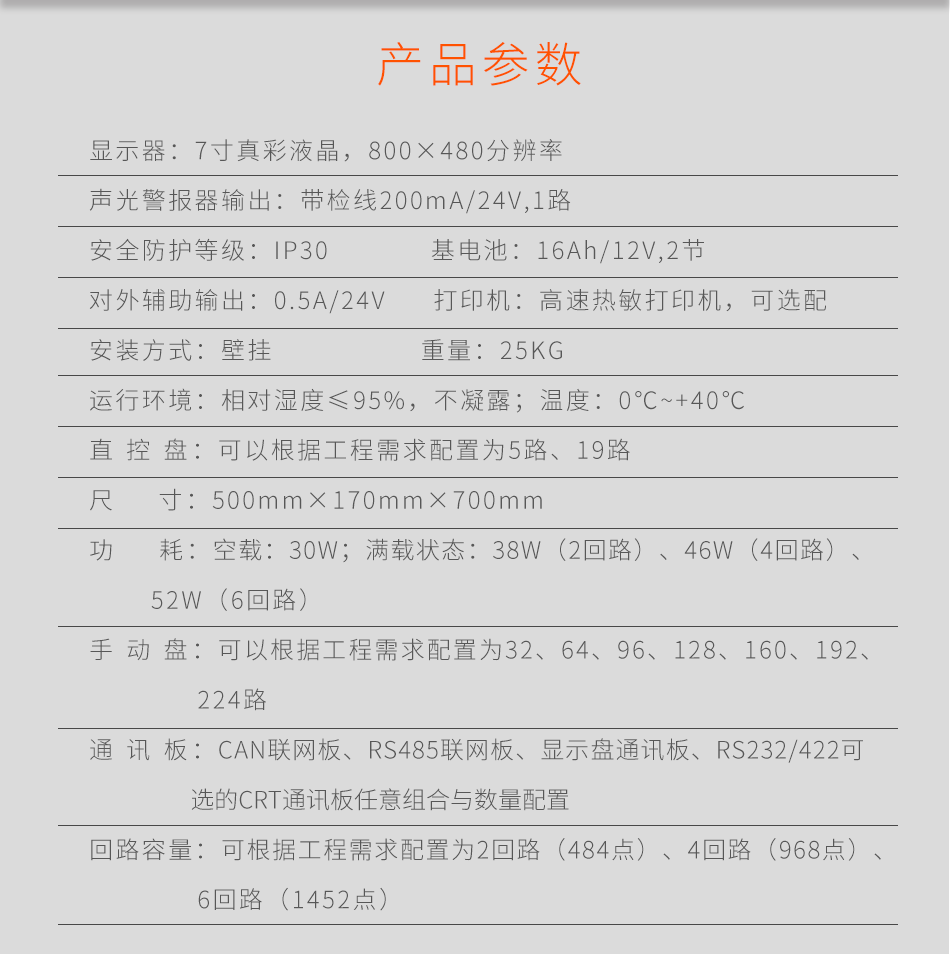

五、JB-QB-GSTN1500火災報警控制器（聯動型）技術參數：
|
顯示器 |
7寸真彩液晶，800×480分辨率 |
|
回路容量 |
可根據工程需求配置為2回路（484點）、4回路（968點）、6回路（1452點） |
|
手動盤 |
可以根據工程需求配置為32、64、96、128、160、192、224路 |
|
直控盤 |
可以根據工程需求配置為5路、19路 |
|
對外輔助輸出 |
0.5A/24V |
|
聲光警報器輸出 |
帶檢線200mA/24V,1路 |
|
通訊板 |
CAN聯網板、RS485聯網板、顯示盤通訊板、RS232/422可選的CRT通訊板任意組合與數量配置 |
|
打印機 |
高速熱敏打印機，可選配 |
|
運行環境 |
相對濕度≤95%，不凝露；溫度：0℃~+40℃ |
|
安全防護等級 |
IP30 |
|
基電池 |
16Ah/12V,2節 |
|
功耗 |
空載：30W；滿載狀態：38W（2回路）、46W（4回路）、52W（6回路） |
|
安裝方式 |
壁掛 |
|
尺寸 |
500mm×170mm×700mm |
|
重量 |
25KG |
