氣體滅火控制器內接入非防護區探測器的技術與工程考量
隨著現代建筑與工業設施復雜性的增加,氣體滅火系統被廣泛用于保護重要設備、檔案、精密儀器及危險工藝場所。通常,氣體滅火控制器(以下簡稱“控制器”)的輸入來自保護區內的探測器,用以在火災或火情初期準確觸發滅火動作。然而,在某些工程實踐中,存在將來自非防護區(即控制器所管轄保護區之外區域)的探測器接入氣體滅火控制器的需求或現象。本文從技術規范、系統安全性、誤報警管理、電氣與信號完整性、設計與施工合規性、運行維護與管理、以及案例與建議等方面,系統性分析將非防護區探測器接入氣體滅火控制器的利弊、潛在風險及可行的工程對策,旨在為設計、審查、施工及運維人員提供參考與決策依據。

一、基本概念與背景

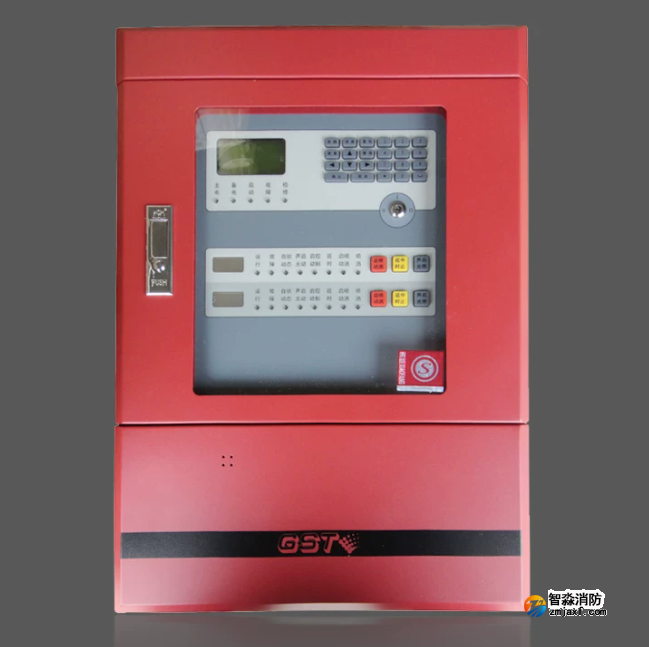

氣體滅火系統與控制器功能簡述
氣體滅火系統采用惰性氣體(如氮、氬等)或化學滅火劑(如FM-200、Novec 1230)以抑制或滅殺燃燒過程。控制器負責接收探測器信號、判斷報警條件、啟動延時與聯動程序、驅動釋放機構并與相關被動/主動防護設備聯動(聲光報警、風閥關閉、通風停機、電源切斷等)。
非防護區探測器的定義
非防護區探測器指安裝于不屬于該氣體滅火系統直接保護范圍的區域(例如鄰近機房、走廊、設備間或公共區域)的火災探測器。這些探測器通常歸屬于建筑消防報警系統(FAS)或其他專用檢測系統管理。
接入情形與動因
工程中發生接入的動因可能包括:節約成本、減少重復探測器安裝、需要跨區聯動以提前預警、舊系統整合、承包方或用戶對聯動需求的誤解,或在設計圖紙、現場條件限制下的臨時性折衷。
二、規范與合規性考量
國家與行業規范概述(以中國現行相關規范為準)
《火災自動報警系統設計規范》(GB 50116)與《氣體滅火系統設計規范》(GB 50370)等對探測器布置、獨立回路、聯動方式、誤報管理及系統整定有明確要求。一般規范要求氣體滅火系統的探測回路應明確界定保護區邊界,防止非保護區誤警引發滅火釋放。
規范限制的目的
規范旨在保證滅火釋放的嚴肅性與可靠性,防止非必要釋放帶來的人員風險、設備損壞、生產中斷及環境危害;同時確保探測與報警邏輯清晰、可追溯。
合規風險
將非防護區探測器接入控制器可能違反上述規范,導致設計審查不通過、竣工驗收受阻、或在發生事故時承擔法律與賠償責任。
三、安全性與誤報警風險分析
人員安全風險
氣體滅火(尤其惰性氣體)可能在密閉空間降低氧含量,引起人員窒息風險。規范要求在釋放前必須確保保護區無人員或采取有效人員撤離、延時與警示措施。若探測器來自非防護區,其觸發源可能并非保護區內火情,導致控制器誤判并觸發釋放,進而對人員造成嚴重危害。
誤報概率上升
非防護區(如走廊、機房外部)環境更復雜,易受人為活動、灰塵、煙霧(如焊接、廚房油煙)、溫度變化等影響,增加誤報警率。一旦接入控制器,誤報警將直接轉化為高風險釋放動作或連續干預(誤觸發聯動),損失巨大。
設備與資料風險
非必要釋放會對計算機、電子設備、磁帶、紙質檔案等造成損害;此外,生產停機和環境污染(化學滅火劑殘留)將帶來直接經濟損失與恢復成本。
四、電氣與信號完整性技術問題
接線方式與回路獨立性
滅火控制器的輸入回路通常按保護區劃分,采用地址型或總線型探測器或獨立回路的點型探測器。將外區探測器并入會影響回路的完整性、阻抗匹配、尋址沖突及故障定位。需評估控制器的輸入容量、可用邏輯通道及回路終端電阻匹配。
通信協議與兼容性
不同探測器(傳統點型、地址式、模擬量)與控制器間的通信協議必須兼容。非防護區探測器若屬于其他系統,可能在電氣層面存在電壓、電流、阻抗或信號格式不匹配,導致誤判或損壞設備。
接地與干擾問題
跨區接線常需穿越更長線路,增加感應干擾、接地回路與噪聲耦合的概率,影響信號可靠性。需要采取屏蔽、雙絞線、浪涌保護與合適的接地措施。
供電與備電影響
探測器與控制器共用電源時,電壓跌落或干擾可能影響整個系統。若非防護區探測器增加電源負荷或配置差異,需評估電源容量與應急供電。
五、設計與施工可行性與替代方案
推薦原則
優先遵循規范與工程安全原則:保護區內的探測器應獨立于非保護區系統;任何跨系統聯動應采用明確定義的接口與邏輯,而非簡單并接輸入回路。
合法合規的聯動方式
若確有跨區預警或聯動需求,建議采用以下方法:
a. 使用中間接口模塊或聯動模塊(如繼電器、開關量中繼、協議轉換器)在兩個系統之間傳遞經過邏輯處理的“聯動請求”信號,而非直接將探測器接入控制器主回路。
b. 通過建筑消防報警主機(FAS)與氣體滅火控制器之間建立正式的聯動協議,且在聯動邏輯中加入雙重確認(例如FAS確認+氣體控制器自身探測)或級聯延時與人工確認前置。
c. 使用地址型系統的集中管理平臺,通過網絡或總線傳遞事件信息,控制器依據多源信息決策釋放。
設計中的技術措施
在必須接入的場景,采取以下技術措施以降低風險:
a. 在控制器端設置獨立的分區標識與邏輯屏蔽,明確區分“非防護區觸發”為預警而非直接釋放條件。
b. 設置級聯延時、人工確認(釋放前的預警與聯動報警)及多點復核(多個探測器或協同設備確認)機制。
c. 加裝故障診斷與事件記錄功能,以便追溯非防護區觸發源并用于后續改進。
d. 在電纜敷設上采用屏蔽并增加路徑的物理隔離,采用防雷與浪涌保護裝置。
施工與驗收注意事項
任何跨系統接入與聯動須在設計文件中明確并經消防審查批準;施工中應保留測試點,進行整套聯動邏輯模擬試驗與誤報率評估;驗收時需進行現場聯動測試、人員疏散模擬與應急響應演練。
六、運行維護與管理要求
操作規程與權限管理
明確控制器的操作權限、釋放流程、緊急釋放與人工復位的審批與記錄制度;非防護區探測器的接入應有變更記錄并納入維護管理范圍。
巡檢與功能測試
定期對接入的非防護區探測器進行功能測試、環境適配檢驗與誤報警數據統計;對聯動邏輯進行模擬演練,驗證延時、確認及撤防機制的有效性。
誤報警處置流程
建立誤報識別、隔離、整改與記錄流程。若非防護區探測器頻繁觸發,應評估是否重新配置為僅向FAS報告,而非觸發滅火控制器。
變更管理
系統一旦發生改造或建筑使用功能改變,應重新評估探測器布局與是否應繼續接入控制器,必要時進行重新設計并報審。
七、案例分析(簡要)
案例一:某數據中心
問題:樓層走廊探測器誤接入機房氣體滅火控制器,造成兩次誤觸發警報,幸未釋放。原因系走廊煙霧(清潔作業)與接線錯誤。處理:重新劃分回路,增加聯動中繼器與人工確認流程,整改后無類似問題。
案例二:某廠房
問題:將倉庫區的高溫探測器經簡易并聯接入相鄰精密控制室的滅火控制器,發生一次誤觸發釋放,導致生產停產并造成一定設備損壞。處理:賠償、整改并被要求按規范重新設計回路,施工單位與監理被追責。
八、結論與建議
結論要點
將非防護區探測器直接接入氣體滅火控制器在技術上可能實現,但存在顯著安全、合規與可靠性風險,可能導致誤釋放、人員傷害、設備損毀及法律責任。規范原則與工程安全要求應優先于成本或臨時便利性。
具體建議
禁止未經審批的直接并接;如確有聯動需求,應通過正式的接口模塊或建筑消防報警系統進行經邏輯處理的聯動。
在設計階段明確保護區邊界,優先采用地址式可編程的聯動方案,并在控制器端實現分區邏輯與二次確認。
加強施工檢查、系統聯動測試與運行維護制度,確保變更后重新審圖與驗收合格。
對于既有系統如確需改動,應進行風險評估、技術論證并取得主管部門批準,必要時做系統隔離或重布線以確保安全合規。
