消防水系統，是我們在生活中最容易接觸到的一種自動滅火系統，也是保護大多數普通場所的系統，因此無論是施工還是維保都應該格外重視。下面為大家介紹的，就是在這幾種系統中最重要的部件：報警閥、消防泵、消火栓、水泵接合器、隔膜式氣壓罐、噴淋頭等。
自動噴水滅火系統 - 報警閥
自動噴水滅火系統分為閉式系統（濕式、干式、預作用、重復啟閉預作用、防護冷卻系統）和干式系統（雨淋、水幕系統）。而這些系統所用閥組共可以分為四種：濕式報警閥、干式報警閥、預作用報警閥、雨淋報警閥。接下來我們就分別對各種閥組的功能以及閥組上連接的管路做詳細講解。
一、濕式報警閥

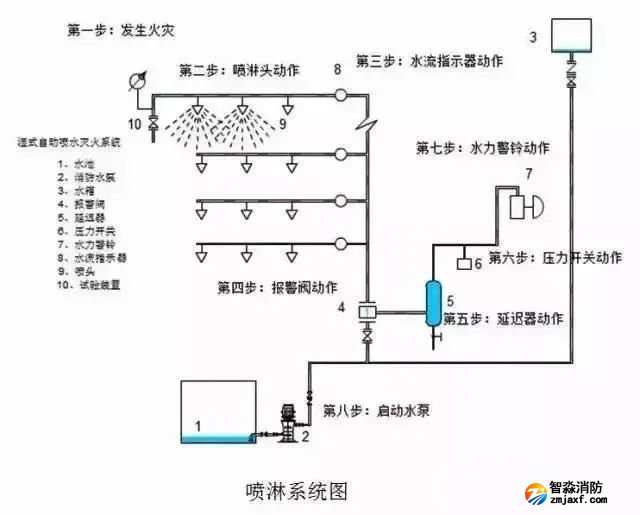

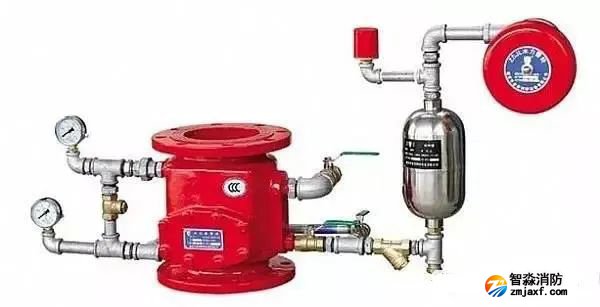

濕式報警閥組是相對結構最簡單的閥組。濕式系統、自動噴水防護冷卻系統中均采用此閥組，其實際外觀以及內部結構如下：

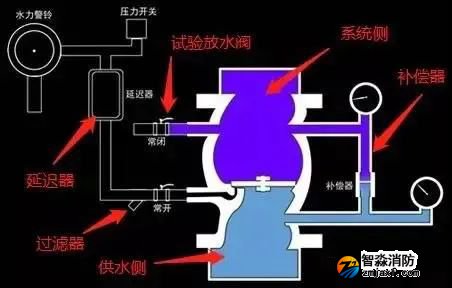

1、濕式報警閥結構中名稱如圖所示，相對來說比較簡單。其中延遲器和補償器都是防止管網內水流波動導致閥組誤開啟的措施。試驗放水閥可以在閥組上開啟后，達到只開啟閥組而不用運轉整個系統來測試閥組的功能的作用。閥瓣伺應狀態下封閉住報警管路，當閥瓣開啟后，水流流入報警管路，充滿延遲器，觸動壓力開關、水力警鈴報警。
2、濕式報警閥組的復位：在撲救完火災之后或者實驗完之后，停止水泵，更換上新的噴頭，然后開啟末端試水裝置，開啟水泵，當末端試水裝置處有穩定水流流出時，即可關閉末端試水裝置閥門，然后停止消防水泵，閥組即可復位。
二、干式報警閥

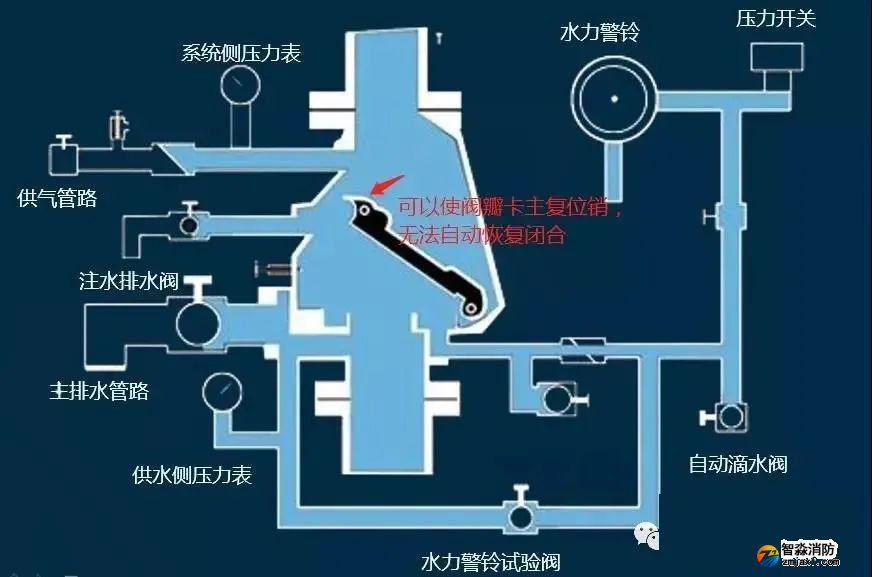

1、干式報警閥結構
1）干式報警閥最主要區別于濕式報警閥，就是其系統側充滿的是有壓氣體。因此其閥體上有供氣管路來為系統側加壓供氣。
2）而為防止系統側從縫隙中泄露，在閥瓣以上使用一定高度的水進行液封，這部分液封的水是在閥瓣關閉之后，通過閥體上的注水漏斗（參考第一張實拍圖上的漏斗），加注進入閥體，當加注水從注水排水閥流出時，即認為液封水位達到要求。此閥也可以作為報警閥測試管路。
3）圖示中路線①為報警路線，發生火災后閥瓣開啟，水流進入報警管路（后續和濕式一致不再重復）。這里關鍵是當閥瓣開啟后由于干式報警閥閥瓣的前端結構，使其可以順時針通過復位銷，而無法逆時針自動復位（會卡在復位銷位置）。
4）圖示路線②為報警管路測試管路，只需按照②路線開啟水力警鈴試驗閥，即可不開啟閥瓣從而測試報警功能。
5）試驗結束或者火災撲救完之后，系統側的水全部從主排水管路排出（此時閥瓣仍是開啟狀態，被復位銷卡住無法返回）。
2、干式報警閥復位
干式報警閥在試驗結束或者火災撲救完成后，停止消防水泵，將系統側的水通過主排水管路全部放空（也是這個原因，要求閥瓣開啟后不能自動閉合），更換噴頭，拔出復位銷，閥瓣落回閥座上，通過注水漏斗注入適量水進行液封，通過充氣管路 為系統側進行充氣加壓，達到規定范圍后停止，干式報警閥復位完成。
3、干式報警閥組—信號蝶閥和信號閘閥安裝
(干式報警閥組實物圖)
干式報警閥是干式自動噴水滅火系統的重要組成部分，它是系統控制閥，用于接通或切斷供水，輸出報警水流。平時處于常閉狀態，失火時自動開啟。是常見的消防器材。

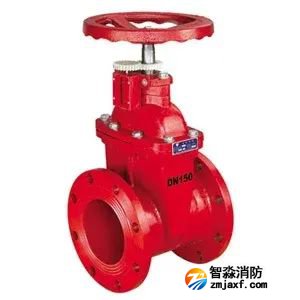

信號閘閥
信號閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。信號閘閥在特制手動閘閥的基礎上加設電信號裝置而成，閥門除了按國家標準設計制造外，并按此閥在自動噴水滅火系統中安裝及使用特點，采用不銹鋼精磨閥桿及便于維護的特種盤根密封，并增設了獨特的 O 型圈閥桿上密封(倒密封)結構，能確保閥門長期處于常開狀態下，閥桿不滲漏，有利于吊頂中安裝使用。信號閘閥工作原理：電信號裝置為全封閉精密機電盒式結構，盒內采用不銹機件及進口電氣元件，裝置設于操作手輪下方不易被碰撞的閥體壓蓋上。內設微動開關及其推動機構，以齒輪與固定在閥桿上的齒輪嚙合傳動，當轉動手輪啟閉閘閥的同時，信號裝置便輸出對應閘閥啟閉位置的“通”、“斷”電信號。

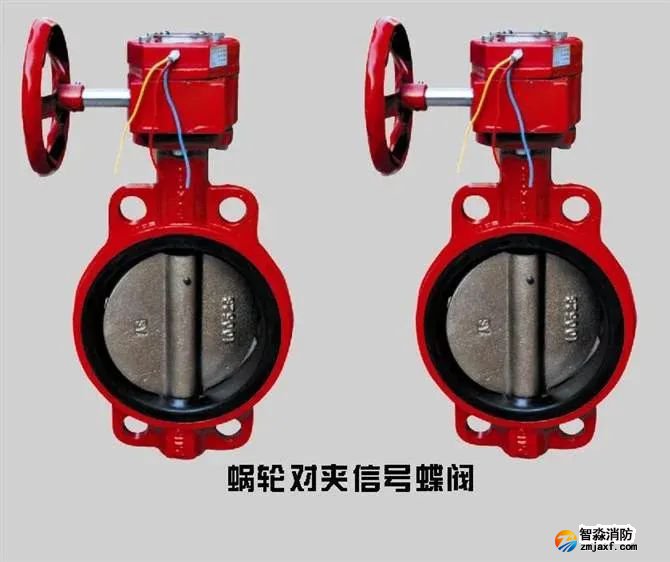

信號蝶閥
信號蝶閥一般安裝在兩個部位：樓層水平干管水流指示器前端；主干管濕式報警閥前端。
三、雨淋報警閥組
1、雨淋閥結構
雨淋閥應用于開式系統（雨淋、水幕系統），通過控制管路來為壓力腔提供壓力，來實現閥瓣與閥體本身密封控制水流?；馂?zāi)發生后，會聯動開啟電磁閥，將控制管路中水進行泄放，壓力腔壓力降低，閥瓣左移開啟。也可以通過手動閥開啟。

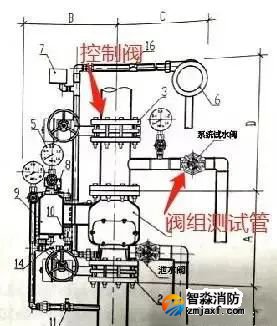

雨淋閥的各管路名稱及作用如圖所示，其中需要注意報警測試管路以及自動滴水閥的位置。雨淋閥組的測試管設置于閥后，如圖3，閥組開啟后，關閉閥后控制閥（避免水流進入保護區），開啟測試管，水會從測試管流出。
2、雨淋閥復位
試驗結束或者火災撲救結束后，停止水泵，通過排水閥將系統側水全部泄放。關閉閥前控制閥，控制管路電磁閥復位，開啟消防水泵使水流通過控制管路進入壓力腔，閥瓣關閉。開啟閥前控制閥，當水流從主排水閥位置穩定流出時，關閉主排水閥，停止消防水泵，閥組復位。
四、預作用報警閥

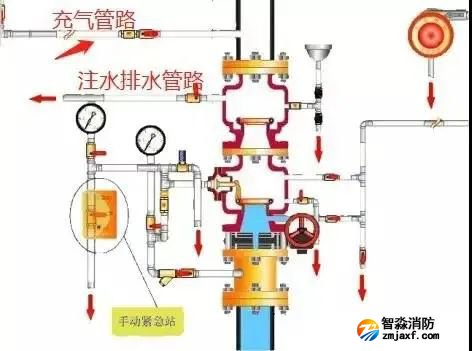

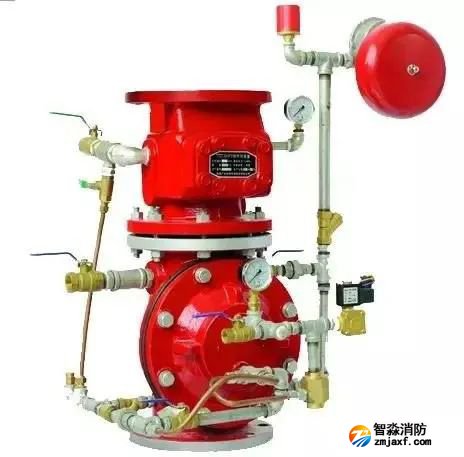

預作用閥組，從結構上是雨淋閥與濕式閥的組合。其管路以及功能上和濕式閥和雨淋閥的設置以及功能均相同。為什么預作用閥組上部一定要配一個濕式報警閥，主要原因是系統側充有有壓氣體，需要濕式報警閥來實現密封氣體。

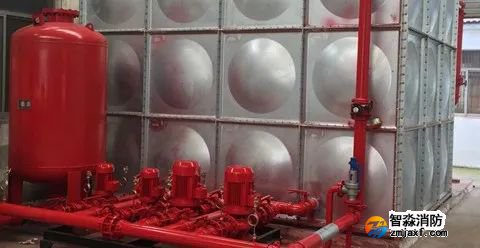

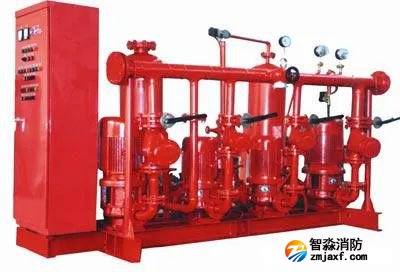

消防泵
用作輸送水或泡沫溶液等液體滅火劑的專用泵。

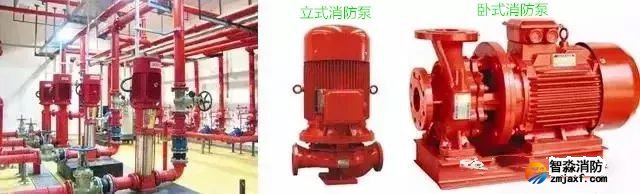

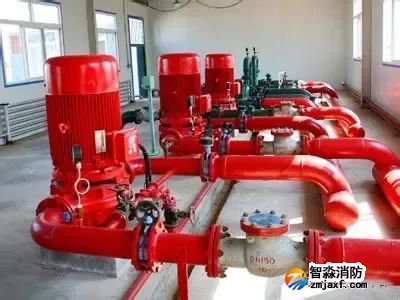

（立式消防泵、臥式消防泵）

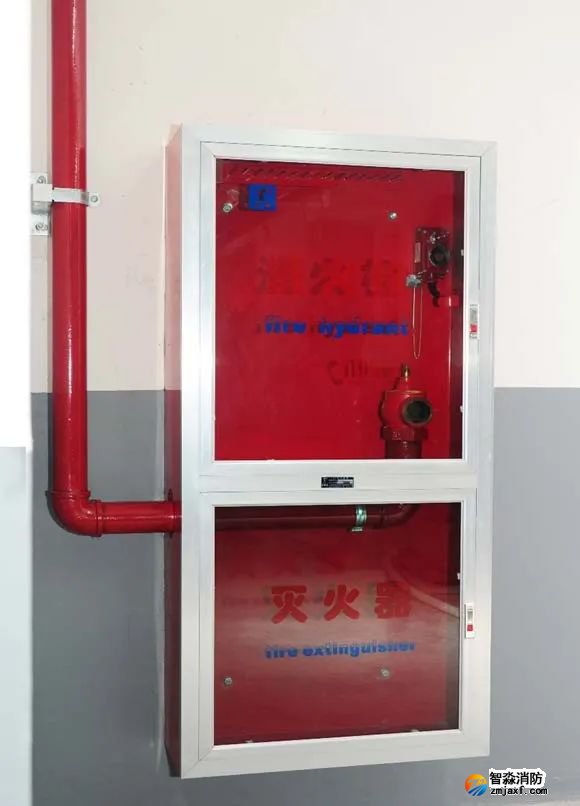

消火栓
安裝在建筑物內的消防給水管路上，由箱體、室內消火栓、消防接口、水帶、水槍、消防軟管卷盤及電器設備等消防器材組成的具有給水、滅火、控制、報警等功能的箱狀固定式消防裝置。
（消防栓及箱體）
消防立管支架設置標高1.6m。消火栓箱內部支管應設置支架。消火栓不在門軸側，應在開啟側。消火栓口中心離地高度為1.1米。消火栓內部水槍、水帶、報警按鈕、滅火器按設計與圖集要求配置齊全，應根據箱內構造將水龍帶掛放在箱內的掛釘、托盤或支架上，箱體內部清潔干凈。二次裝修后應該重新標示明確，不應被裝修遮蓋。閥門中心距箱側面為 140mm，距離箱后面為100mm

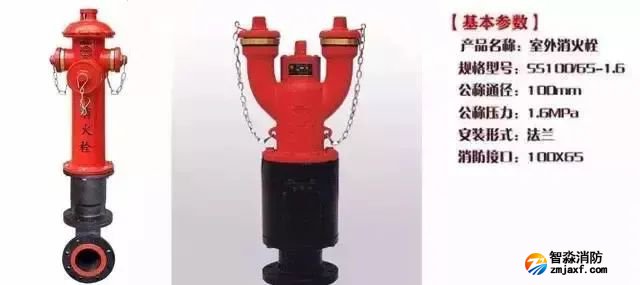

室外消火栓
設置在建筑物外面消防給水管網上的供水設施，主要供消防車從市政給水管網或室外消防給水管網取水實施滅火，也可以直接連接水帶、水槍出水滅火，是撲救火災的重要消防設施之一。
(室外消火栓）
水泵接合器
通過樓外的給水設備向樓內消防，噴淋系統提供滅火用水，水泵接合器樓內與消防噴淋系統通過止回閥相連，止回閥的作用是水只能由外往內供水，樓外與消防車用水泵相連；當樓內發生火災，樓內消防，噴淋系統不能提供滅火用水時，樓外消防車用水泵通過水泵接合器向樓內消防，噴淋系統提供滅火用水。

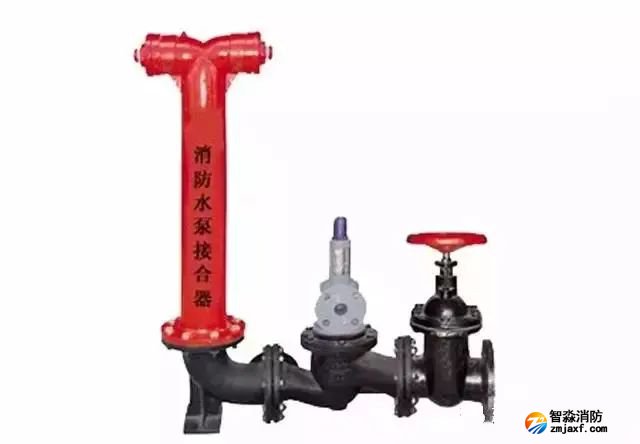

(水泵接合器)
室外地上式消防水泵接合器、消火栓的接口的位置應方便操作。進出水口的安裝高度距地面的高度按設計要求。消防水泵接合器和消火栓的位置標志應明顯。
地下式消防水泵接合器頂部進水口或地下式消火栓的頂部出水口與消防井蓋底面的距離不得大于 400mm，井內應有足夠的操作空間，并設爬梯。寒冷地區井內應做保溫防凍保護。位于路面上的井蓋，宜與路面持平；位于綠化帶內的井蓋，不應低于地面。

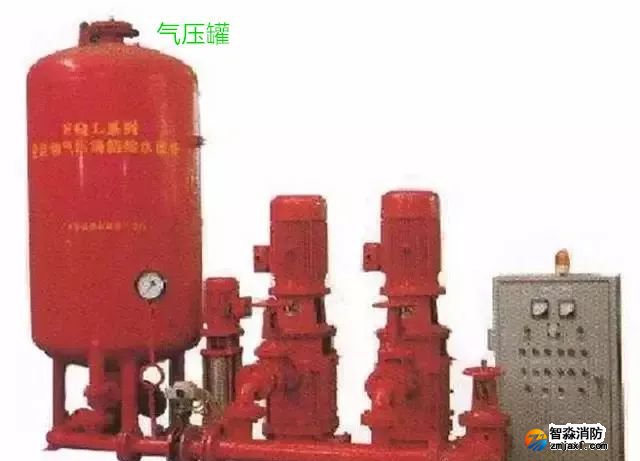

隔膜式氣壓罐
由鋼質外殼，橡膠隔膜內膽構成的儲能器件，橡膠隔膜把水室和氣室完全隔開，當外界有壓力的水充入隔膜式氣壓水罐的內膽時，密封在罐內的空氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積變小，壓力升高儲存能量，壓縮氣體膨脹可以將橡膠隔膜內的水壓出罐體。
(氣壓罐)

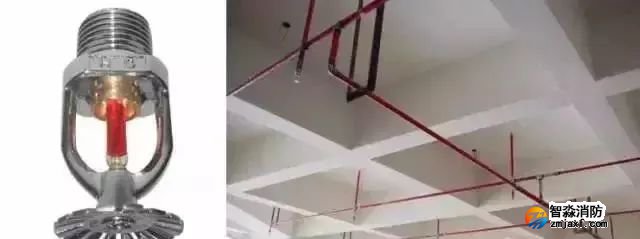

消防噴淋頭
用于消防噴淋系統，當發生火災時，水通過噴淋頭濺水盤灑出進行滅火，目前分為下垂型灑水噴頭、直立型灑水噴頭、普通型灑水噴頭、邊墻型灑水噴頭等。
(噴淋頭)
