JK-TX-GSTN6100傳輸設備/用戶信息傳輸裝置安裝使用說明書
JK-TX-GSTN6100 傳輸設備/用戶信息傳輸裝置是海灣公司充分調研消防市場需求，總結多年消防工程經驗，融會國標 GB 26875《城市消防遠程監控系統》、GB 16806-2006《消防聯動控制
系統》和 GB 26875.1-2011《城市消防遠程監控管理中心第 1 部分：用戶信息傳輸裝置》的要求和精神設計的新一代用戶信息傳輸裝置。JK-TX-GSTN6100 傳輸設備/用戶信息傳輸裝置采用壁掛式結構、模塊化設計，具有功能強、易維護、配置靈活的特點。系統不僅能接收用戶的火災報警系統的火警、故障、屏蔽等信息，而且能接收到用戶的建筑消防設施如消火栓系統、滅火系統、應急廣播系統等的運行狀態信息。
JK-TX-GSTN6100 傳輸設備/用戶信息傳輸裝置提供開關量、RS232、RS485 多種對外接口與外設連接，通過 TCP 網絡、GPRS/CDMA 無線網絡或二者互為備份的通訊方式接入到我公司的城市消防遠程監控系統中，是提高城市消防水平的最佳選擇。
本說明書應由專人負責，妥善保管，以備日后查用。
本說明書應由專人負責，妥善保管，以備日后查用。
目 錄
前 言....................................................................................................................................................I
概述 ...........................................................................................................................................................1
第 1 章 產品簡介....................................................................................................................................1
第 2 章 結構、安裝與調試.....................................................................................................................2
2.1 開箱檢查....................................................................................................................................2
2.1.1 工程配置檢查 ....................................................................................................................2
2.1.2 傳輸裝置內部配置及連接狀況檢查..................................................................................2
2.2 傳輸裝置的安裝條件及方式......................................................................................................2
2.3 外觀說明....................................................................................................................................2
2.4 開機檢查....................................................................................................................................3
2.5 調試 ...........................................................................................................................................3
第 3 章 一般用戶使用說明.....................................................................................................................5
3.1 開機、關機與自檢.....................................................................................................................5
3.2 鍵盤操作....................................................................................................................................6
3.2.1 鍵盤的命令功能和字符功能..............................................................................................6
3.2.2 數據輸入的一般方法.........................................................................................................6
3.2.3 主界面下的鍵盤操作.........................................................................................................6
3.2.4 子菜單界面下的鍵盤操作 .................................................................................................7
3.3 鍵盤解鎖和鎖鍵盤.....................................................................................................................7
3.3.1 鍵盤解鎖............................................................................................................................7
3.4 外設火警及手動火警.................................................................................................................7
3.5 其他信息..................................................................................................................................10
3.6 與中心通訊的處理...................................................................................................................10
3.7 火警及故障的處理...................................................................................................................10
3.7.1 故障的一般處理方法.......................................................................................................10
3.7.2 報警的一般處理方法.......................................................................................................10
3.8 狀態指示..................................................................................................................................11
3.9 巡檢功能..................................................................................................................................12
3.10 狀態查詢..................................................................................................................................13
3.11 歷史記錄查詢功能...................................................................................................................13
第 4 章 系統管理員操作指南...............................................................................................................16
4.1 默認設置..................................................................................................................................16
4.2 系統設置..................................................................................................................................16
4.2.1 編碼報名..........................................................................................................................16
4.2.2 開關屬性..........................................................................................................................17
4.2.3 報警延時設置 ..................................................................................................................17
4.2.4 連接設置..........................................................................................................................18
JK-TX-GSTN6100 傳輸設備/用戶信息傳輸裝置安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
III
4.2.5 防盜設置..........................................................................................................................18
4.2.6 校對時間..........................................................................................................................19
4.2.7 無線設置..........................................................................................................................19
4.2.8 傳輸設置..........................................................................................................................19
4.3 更改密碼及初始化...................................................................................................................21
4.3.1 系統初始化......................................................................................................................21
4.3.2 更改操作員密碼和管理員密碼........................................................................................22
4.3.3 “聲音設置”和“線路故障時間設置”.............................................................................23
第 5 章 接線說明..................................................................................................................................24
第 6 章 故障、異常信息處理和定期檢查............................................................................................25
6.1 一般性故障處理 ......................................................................................................................25
6.2 定期檢查和更換 ......................................................................................................................25
第 7 章 注意事項..................................................................................................................................26
附錄一 技術指標 ....................................................................................................................................27
附錄二 ZNE-100TL 模塊設置................................................................................................................28
附錄三 系統類型定義表.........................................................................................................................30
JK-TX-GST1000消防網絡監控器JK-TX-GSTN6100 傳輸設備/用戶信息傳輸裝置（以下簡稱為傳輸裝置）是海灣安全技術有限公司根據 GB 26875 推出的一款全新的用戶信息傳輸裝置，可實現對分散的消防控制器及用戶消防設施進行集中監控，是城市消防監控管理網絡系統中不可或缺的部分。
1. 技術新、可靠性高
本傳輸裝置采用了目前較先進的工控級 ARM 技術平臺開發，多處理器協同處理數據，保證了數據處理的及時性和可靠性，并具有功能不斷升級的資源。具有良好的擴展行和可維護性，對本
機故障及接收到的其他信息分別記錄，掉電不丟失，方便查詢。
2. 窗口化、漢字菜單式顯示界面
本傳輸裝置采用窗口化菜單式命令，增加了每屏中所包含的信息量，通過操作菜單對應的數字鍵可以方便的看到各種全面細致的顯示信息及進行進一步的設置，漢字菜單可以做到明白易懂
方便直觀，通過簡單的操作（選擇數字或移動箭頭）就可實現系統提供的多種功能。
3. 靈活的模塊化結構
本傳輸裝置可掛接本公司生產的多種通訊模塊，實現網線、無線的信息傳輸。
4. 具備自診斷功能
本傳輸裝置對本身運行狀態實時檢測，對存在故障的部位及時通過聲、光及液晶顯示等方式提示給用戶，以便用戶及時處理。對連接的控制器能實現開關機監測，對和控制器連接的線路，
在協議支持的情況下實現實時監測，當發生通訊異常時會通知用戶。這就最大限度的保障傳輸裝置本身及其與重要設備之間連接的可靠性。對通訊線路自動診斷，當使用網線加無線兩種通訊方式時，自動選擇連接狀態良好的線路進行通訊。
5. 模塊式開關電源
模塊式開關電源可在寬主電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了電池的使用壽命。
傳輸裝置的安裝條件及方式
傳輸裝置采用壁掛式安裝，其安裝尺寸如圖 2-1 所示，單位 mm。
JK-TX-GSTN6100傳輸設備外觀說明

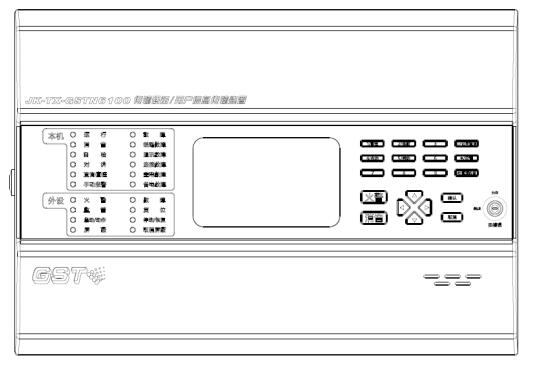

傳輸裝置面板結構示意圖如圖 2-2 所示：由指示燈區、液晶顯示區和按鍵區組成。其中指示燈區分為本機狀態指示區和外設狀態指示區，本機狀態指示區只指示本機的運行狀態，外設狀態
指示區指示傳輸裝置接收到所連接的外部設備的信息。
2.4 開機檢查
傳輸裝置內部粘貼的所有警告標識，請用戶認真閱讀，并嚴格按警告內容進行操作，以避免
因不當的操作而導致人身傷害或損壞設備。
傳輸裝置進入現場后，應接通電源進行開機檢查。檢查內容包括：
液晶是否顯示正常。
觀察傳輸裝置的指示燈是否全部能點亮，喇叭是否能發出響亮的自檢聲音。
自檢過程中，顯示的監測狀態是否與實際相符。
進入正常監視狀態后，觀察有無電源故障，操作鍵盤是否有嘀嘀聲。
如在某一步發現異常，應按第 6 章的故障處理部分適當處理，如問題繼續存在，應聯系海灣安全技術有限公司技術服務部。
2.5 調試
傳輸裝置安裝完畢，而且前面各項的檢測均正常，就可以進行系統設置和聯機調試（系統設
置和其它使用方法在后續章節中將做詳細的介紹），步驟說明如下：
1. 監控管理中心相關設置及調試
1) 對傳輸裝置設置用戶編碼，同時在監控管理中心設備中設置對應傳輸裝置管理數據庫信息；
2) 設置通訊板類型；
3) 設置信息傳輸方式；
4) 設置 IP 地址；
5) 手動設置或用監控管理中心對傳輸裝置校時；
6) 手動設置或用監控管理中心設備對傳輸裝置設置報名時間；
該標志表示該位置有強電，操作時應小心觸電！
7) 協議類型設置；
8) 調試其它上位機命令；
2. 控制器接口設置及調試
不連接通訊線路，單獨調試傳輸裝置和控制器。為了使傳輸裝置正常接收控制器串口信息，應先按以下步驟進行設置：
1) 正確插入 232/485 方式選擇用短路塊；
2) 設置報警延時；
3) 設置開關量通道；
4) 正常進行傳輸裝置接收控制器報警聯機調試和其它調試。
