一、概述

冷庫中的吸氣式感煙火災探測報警系統（俗稱空氣采樣式煙霧探測系統）需要專門的技術，在這個方面消防規范、標準或規則中還沒有規定。

    本指南用于幫助設計者針對冷庫這種特殊的環境條件設計最有效和最可靠的煙霧探測系統。我們總是敦促設計者使其設計的空氣采樣式煙霧探測系統達到或超過國家消防規范、標準或規則的規定，但在這一應用中，要做到這一點相當困難。當設計不能滿足一般公認的參數指標時，設計者應該與用戶、保險公司或權威機構針對其中的難點進行討論。以下吸氣式感煙火災探測器以GST-HSSD（編輯注：此型號目前已經停產，實際可用其他型號替代）為例。

安裝在冷庫中的吸氣式感煙火災探測器

二、冷庫中的典型應用

§   采樣系統應安裝在冷庫內。建議使用ABS或薄不銹鋼材料。PVC-u材料不太合適，因?yàn)檫@種材料在低溫下會變脆。

注意: 如果安裝金屬管采樣網絡，則必須接地。

§   采樣管系統應安裝在距離建筑結構盡可能遠的位置。接觸或距建筑結構近的地方，很容易凝露或結冰。盡管冷庫中的工作溫度一般都低于0°C，但仍會因熱的輻射、對流或傳導產生很大的溫差。

§   冷凍裝置會間歇性地發送遠遠低于冷庫設計工作溫度的冷空氣，約-35至 -40°C。如果采樣管系統直接安裝在這一冷氣流中，就會變得非常冷。冷凍裝置不工作時采樣管需要一定時間才能達到冷庫溫度，因此有可能會結冰。建議在安裝采樣管時，盡量避開這一冷氣流。

§   采樣孔應打在采樣管的側面，這樣凝露或冰霜不易積聚。如果打在采樣管底部，則很容易被堵住。

§   采樣管應離頂棚或墻壁至少300 mm，以減少從這些表面?zhèn)鲗?dǎo)的熱量。

§   應考慮監控返回冷凍裝置的氣流?？梢岳眠@一氣流將煙霧送到采樣系統。但要注意這一氣流不是連續的，不能只依靠它傳送煙霧。應該與用戶、顧問或保險公司一起確認。

§   GST空氣采樣式感煙火災探測報警器必須安裝在冷庫外面，因?yàn)樵撗b置的設計不能滿足在低于0° C的溫度下連續工作的要求。如果安裝在冷庫外墻或頂棚上，應使用隔熱木板將探測器與其表面隔開（如50mmx50mm的軟木），因?yàn)橛袝r(shí)候這些表面可能會凝露。如果探測器安裝在外面，則應安裝于合適的防護外殼內，避免露天氣候的影響，外殼必須設置能使排氣管返回被保護區域通道。

冷庫中采樣管，加熱箱和吸氣式感煙火災探測器的相對位置

§   在采樣管離開冷庫的位置應安裝一個空氣加熱器（見下圖）這樣冷凍的采樣管不會暴露在冷庫外的高溫空氣中。如果暴露在空氣中，則會產生大量的凝露，特別是在濕潤的環境中。這樣會形成一個冷凍/融化的循環，如果不認真處理，則會對安全正常工作造成威脅?？諝饧訜崞鲿岣卟蓸涌諝饧肮艿罍囟确乐贡砻婺?。經驗證明基本的跟蹤加熱不適于運行在遠低于0° C的條件下的冷庫，表面凝露收集器也是這樣，尤其是沒有任何措施處理這些收集起來的水時。

§   連接加熱器的采樣管應水平或傾斜。這樣會阻止露珠流回采樣管，重新結冰，導致堵塞管道。

§   如果冷庫周圍沒有維修空間，加熱器應安裝在避免氣候影響的防護箱內，探測器可安裝在頂棚上的維修空間。不要將加熱器安裝在冷庫的頂棚上，這樣可能導致的一些問題，我們將在“可避免的問題”一節中介紹。

典型冷庫吸氣式感煙火災煙霧探測

§   如果沒有維修空間，加熱器和GST空氣采樣式感煙火災探測報警器都可以安裝在建筑物墻上的避免氣候影響的防護箱內。

§   GST空氣采樣式感煙火災探測報警器應接一個排氣管，用于將采樣的空氣送回保護區域。這樣能避免冷庫和周圍區域的壓力差反過來影響通過探測器的氣流。

§   空氣加熱器需要使用AC電源，建議對其工作狀態進行連續監控。為此，要求廠家配備溫度調節裝置，并安裝在氣流進入GST空氣采樣式感煙火災探測報警器的位置。此開關的輸出可用于故障報警。

§   必須考慮溫度變化對采樣管的影響。在新建的冷庫中，采樣管安裝時的溫度可能是，例如，15°C。冷庫開始運行時，同樣的管道工作溫度通常在-35°C。溫差50°C。因此在安裝時就應根據采樣管的線性膨脹系數采取適當措施以保證最終安裝長度。這些措施應包括：保證管道支架能夠活動，或?yàn)檩^長的管道加上伸縮管。

例：ABS材料的線性膨脹系數是每攝氏度每米10.1 x 10-5。則40米長的ABS管道溫度降低到50°C時的計算方法如下。

10.1 x 10-5 x 50°C x 40m = 2000 x 0.000101 = 0.202 m.

管道長度會縮小202 mm. (8")。

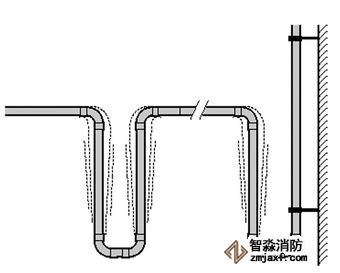

 伸縮組件。使較長和主采樣管道能夠伸縮而不會彎曲

三、用于低溫環境場所的空氣加熱器

GST空氣采樣式感煙火災探測報警器不適于安裝在環境溫度低于0°C的地方(探測器短時最低工作溫度為-10°C）。如果保護區域的溫度持續低于這一溫度，GST空氣采樣式感煙火災探測報警器必須安裝在保護區域以外?？諝饧訜峤M件通過自我調節元件對來自保護區域的冷空氣進行加熱。這樣就能減少保護區域以外的采樣管的凝露問題。對空氣樣品進行加熱也能保證GST空氣采樣式感煙火災探測報警器在規定的溫度范圍內工作并消除其表面凝露。

加熱裝置

3.1 元件

薄鋼板殼及活動的蓋。表面為鈍化鋅板。

自我調節加熱元件- 230 V.AC 60/200 W。

入口- 4 x 3/4英寸外螺紋管接頭。(25mm可選)。如果使用金屬采樣管，則可改為相應接頭。

出口- 2 x 3/4英寸外螺紋管接頭。

密封進線管。

陶瓷接線盒。

3.2 安裝

加熱組件最好應安裝在離GST空氣采樣式感煙火災探測報警器約300mm的位置。為簡化連接，應使用線狀插座。

加熱裝置的位置確定后，應向保護區域采樣管入口相應位置鉆一個孔，這個孔不應大于105 mm x 105mm。

加熱箱不應安裝在冷庫頂棚上而讓管道自下而上接入?？赡艿慕Y(jié)果是接到加熱箱的管道被冰堵塞。詳細說明請見可避免的問題一節。

如果安裝的位置有楞或不平，在冷庫墻上安裝一塊安裝板。安裝板和墻壁間應完全密封。

將加熱器放在安裝板上，標出安裝孔的位置。

將加熱器固定在選定的位置。

用連接管將ABS采樣管接到入口處。(如果采樣管使用其它材料則有必要在固定加熱器前裝好套管)。給不使用的入口加蓋或堵住可保證密封，不易斷開。

用專用的隔熱材料將進入冷庫的孔堵好。

將加熱組件與GST空氣采樣式感煙火災探測報警器的兩個入口連接。

用3芯1.5mm耐熱花線或MICV為加熱器供電。為簡化機殼內的接線，建議暫時將陶瓷接線盒的螺絲擰開。

供電電源應為230V.AC電源，自復熔絲為3.0 Amps。(可與GST空氣采樣式感煙火災探測報警器的供電電源相同)。加熱組件必須接地。

3.3 監控

為監控加熱器的工作情況，提供了一套溫度自動調節裝置，監控離開空氣采樣扇的空氣溫度。如果加熱器沒有工作，溫度自動調節裝置的觸點閉合并發出一般故障信號。當GST空氣采樣式感煙火災探測報警器與模擬編碼火災自動報警系統連接時，可利用消防模塊（監視模塊）進行故障報警。

3.4 可避免的問題

以上建議可能只給安裝人員提供了有限的選擇。 這些都是經過仔細研究的，因?yàn)樵S多構建采樣管網絡的常規技術在這一應用場所都可能出現問題。

經驗證明有一條路線無論如何都應避免，就是將采樣管從冷庫內垂直通到冷庫隔溫層外的溫暖區域。這種做法的結果是導致管道結冰堵塞。這種情況發生的速度取決于進入冷庫的空氣的相對濕度、空氣中的結冰顆粒及冷庫和周圍環境的溫差。

如果能保證冷庫內的空氣不結冰，這種現象就不會發生。但是不太可能做到，因?yàn)槊恳淮伍_門都會有潮濕空氣進入冷庫。

延伸采樣點對堵塞尤其敏感，因?yàn)槠渲睆较鄬^小。所以建議不要使用延伸采樣點。

在冷庫外，管道外表面也會產生大量凝露。這很難控制，而且如果不去管它，還會對安全和正常工作造成威脅，并影響冷庫的結構。
